星曜半导体发布超宽带Wi-Fi 6E BAW滤波器，实现与5G频段共存

基于2.4GHz和5GHz频段的Wi-Fi 6，和其他传统Wi-Fi使用同一个拥堵的频谱，只能容纳两个160MHz信道。随着Wi-Fi功能和需求的增长，2.4GHz和5GHz频段的使用已经达到了极限。2021年1月，Wi-Fi联盟宣布提供Wi-Fi 6E认证。Wi-Fi 6E并不是一个全新标准，而是对Wi-Fi 6的扩展升级，是将Wi-Fi 6标准扩展到6-GHz频谱，使其拥有多达七个额外的160MHz信道，确保网络速度更快、延迟更低、安全性更高。

Fig.1. Wi-Fi 6E信道示意图

本次星曜半导体发布的封装尺寸为1.4mm x 1.1mm的Wi-Fi 6E超宽带滤波器，其工作频率为5170MHz-7125MHz，工作频宽高达1955MHz，且与5G n79频段临近。正如上篇文章《星曜半导体发布高频超宽带5G BAW n79 (4400MHz-5000MHz) 滤波器芯片，实现与5GHz WiFi共存》所言，当Wi-Fi 6E和5G出现共存场景时，双方的接收通路都会受到严重干扰。因此，Wi-Fi 6E滤波器必须兼顾满足5GHz附近的高陡降和超大工作带宽的性能要求。

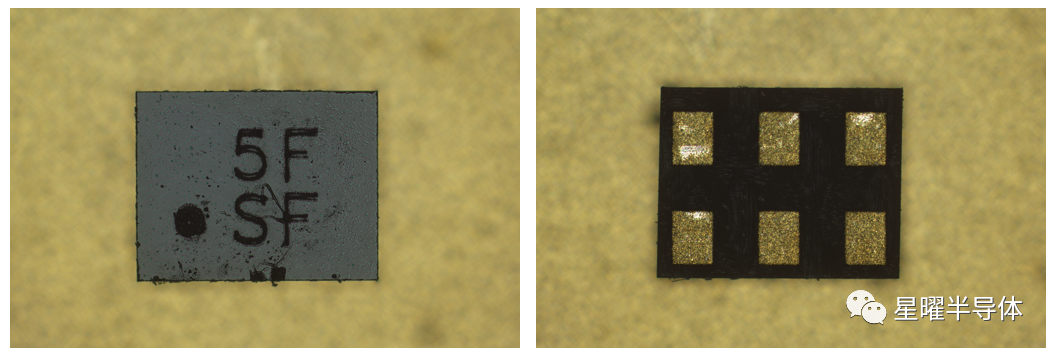

Fig.2. 星曜半导体超宽带Wi-Fi 6E BAW滤波器产品图片

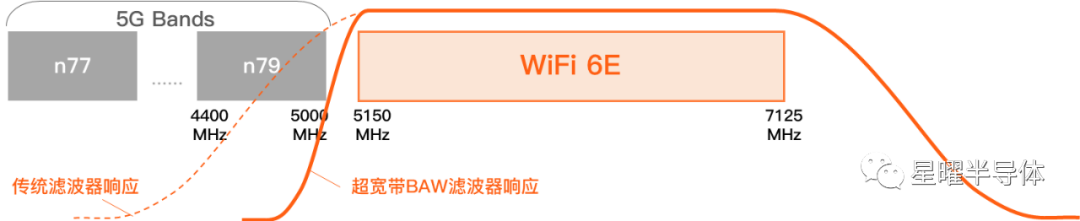

Fig.3. 星曜半导体Wi-Fi 6E滤波器与5G频段共存示意图

此次发布的Wi-Fi 6E滤波器采用了星曜首创的超宽带BAW工艺技术。一方面，大幅提高了LTCC等低Q值滤波器对相邻频段的抑制度，有效满足Wi-Fi 6E左边带的带外抑制要求；另一方面，在远远突破了传统SAW和BAW滤波器的工作带宽限制的同时，保证了Wi-Fi 6E工作频段内更小的插入损耗。经测试（参见Fig.4），该款滤波器通带插损小于2dB，对5G n79频段的带外抑制，在5GHz处的邻近频点达到29dB，其他频点均超过37dB。

Fig.4. 星曜半导体超宽带Wi-Fi 6E BAW滤波器测试性能

(a. Pass Band; b. Narrow Band; c. Wide Band; d. n77/n79 Rejection; e. S11 Smith Chart; f. S22 Smith Chart)

目前除星曜公司外，仅一家国际同行运用BAW技术推出该款Wi-Fi 6E超宽带滤波器产品。本次星曜公司发布的滤波器与国际同行产品 (B838x) pin-to-pin管脚兼容，在与5G频段共存方面实现超越，这充分体现了星曜半导体在超宽带BAW滤波器上卓越的研发能力和创新力。未来，星曜半导体将继续致力于开发更高性能、更具竞争力的高频滤波器芯片，助力国产射频滤波器芯片的产业化发展。
